Set forfra
- A: Papirstøtte
- Træk ud for at lægge papir i den bagerste bakke.
- B: Dæksel til bagerste bakke
- Åbn for at lægge papir i den bagerste bakke
- C: Bagerste bakke
-
Der kan ilægges to eller flere ark af samme format og type samtidig, som automatisk fremføres et ark ad gangen.
- D: Papirstyr
- Juster med begge sider af papirstakken.
- E: Papirstyr
- Juster med højre/venstre/forreste side af papirstakken.
- F: Kassette
-
Ilæg almindeligt papir i A4-, B5-, A5-, Letter- eller Executive-størrelse i kassetten, og indsæt den i printeren.
- G: Udbakken til papir
- Udskrevet papir skubbes ud. Træk det ud før udskrivning.
- H: Kontrolpanel
-
Bruges til at ændre printerens indstillinger eller betjene den.

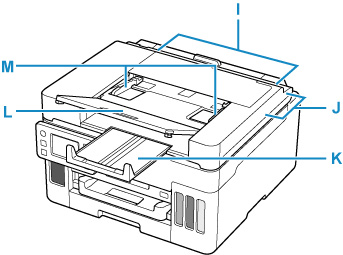

- I: ADF (automatisk dokumentføder)
-
Ilæg et dokument her. De dokumenter, der lægges i dokumentbakken, scannes automatisk, et ark ad gangen.
- J: Dæksel til dokumentføder
- Åbning ved fjernelse af papirstop.
- K: Dokumentudbakke
- Scannede dokumenter fra ADF leveres her. Træk den ud foran, inden dokumenterne scannes.
- L: Dokumentbakke
- Træk ud for at lægge et dokument i ADF'en. Du kan ilægge to eller flere dokumentark af samme størrelse og tykkelse på samme tid. Ilæg dokumentet med den side, du vil scanne, opad.
- M: Dokumentstyr
- Juster dette styr, så det passer til bredden af dokumentet i ADF.

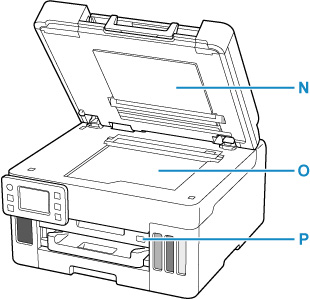

- N: Dokumentdæksel
- Åbn for at lægge en original på pladen.
- O: Plade
- Ilæg en original her.
- P: USB-flashdrevport
- Indsæt USB-flashdrev her.
